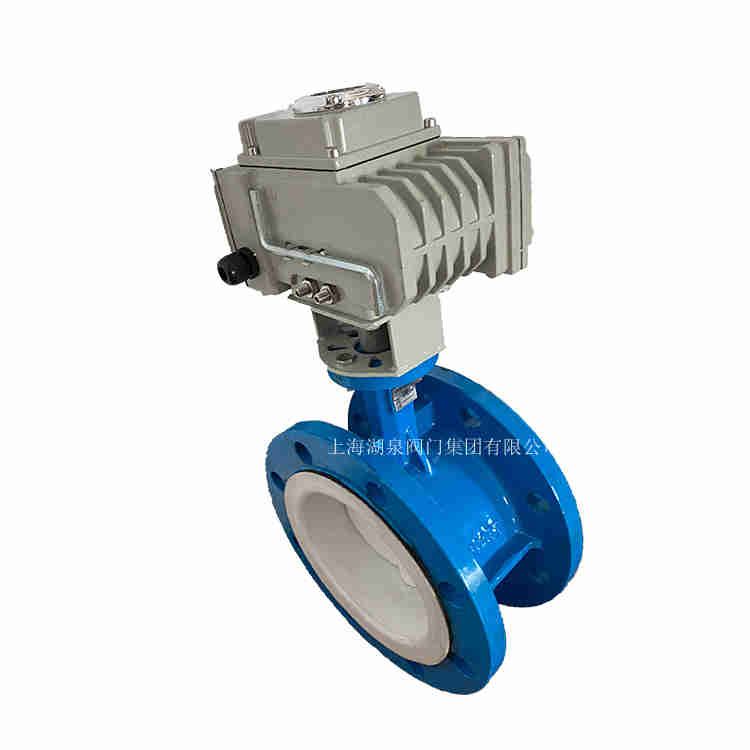

一、不銹鋼電動蝶閥D941ⅹ16P dn250產品介紹

上海湖泉閥門集團有限公司不銹鋼電動蝶閥是一種高品質的軟密封閥門。主要由全襯膠閥體、蝶板、閥桿、操作機構等幾部分組成,具有結構簡單、耐蝕性好、操作扭矩輕便、可靠性高等特點。本產品適用于溫度≤120℃,公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、冶金、城建、輕紡、造紙等流體管道上作調節流量和截流介質,該產品優點：外殼精小流暢、體積小、重量輕、接線簡單等美觀大方、方便移動和維護，性能優越穩定齊全,有普通型、帶電位計型、無源型、智能型等優點。

二、不銹鋼電動蝶閥D941ⅹ16P dn250產品技術參數

公稱通經DN（mm)	對夾式50-300		法蘭式50～2000
公稱藥理PN（MPa)	0.6	1.0	1.6
密封試驗(MPa)	0.66	1.1	1.76
強度試驗(MPa)	0.9	1.5	2.4
適用溫度	丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

三、不銹鋼電動蝶閥D941ⅹ16P dn250產品主要零部件材料

零件名稱	材料
閥體	304、WCB、QT450-10、HT200、HT250
蝶板	304、WCB、QT450-10、HT200、HT250
閥軸	2Cr13
密封圈	丁腈耐油橡膠
填料	柔性石墨
制造標準	GB/T 122387-89
法蘭標準	GB9113-2000、GB17241.6-1998
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

N	L	H	HO	A	B	0.6MPa		1.0MPa		1.6MPa
N	L	H	HO	A	B	DO	n-d	DO	n-d	DO	n-d
50	43	63	235	270	110	110	4-14	125	4-18	125	4-18
65	46	70	250	270	110	130	4-14	145	4-18	145	4-18
80	46	83	275	270	110	150	4-18	160	8-18	160	8-18
100	52	105	316	270	110	170	4-18	180	8-18	180	8-18
125	56	115	340	310	110	200	8-18	210	8-18	210	8-18
150	56	137	376	310	110	225	8-18	240	8-22	240	8-22
200	60	164	430	353	150	280	8-18	295	8-22	295	8-22
250	68	206	499	353	150	335	12-18	350	12-22	355	12-26
300	78	230	570	380	150	395	12-22	400	12-22	410	12-26
