產品名稱：高溫閘閥、高溫電動閘閥[ 2021-06-01 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、高溫閘閥、高溫電動閘閥產品說明

上海湖泉閥門有限公司高溫高壓閘閥，Z60Y、Z61Y、Z62Y，高溫高壓電動閘閥Z961Y Z961H Z960Y中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料，一種是低碳鋼，另一種是柔性石墨316絲（網）。密封面上層焊鉆基硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構，焊按坡口可按標準或用戶要求制作。高溫閘閥、高溫電動閘閥適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上。

二、高溫閘閥、高溫電動閘閥產品技術參數

產品型號 Product type公稱壓力PN(MPa)Nominal pressure		試驗壓力(MPa)Test pressure		工作壓力(MPa)Working pressure	工作溫度(℃)Working temperature	適用介質Appicable medium
		強度試驗Sheel test	密封試驗/上密封實驗Seal test	工作壓力(MPa)Working pressure	工作溫度(℃)Working temperature	適用介質Appicable medium
Z60Y-250	25	37.5	27.5	-	≤425	水、蒸汽、Water,steam
Z60Y-320	32	48.0	36.0	-	≤425	水、蒸汽、Water,steam
Z60Y-P54100	-	30.0	22.0	P5410	≤540	蒸汽 Steam
Z60Y-P54170	-	48.0	36.0	P5417	≤540	蒸汽 Steam

產品型號 公稱壓力		試驗壓力（MPa）		工作壓力（MPa）	工作溫度（℃）	適用介質
產品型號 公稱壓力		強度試驗	密封試驗/上密封實驗	工作壓力（MPa）	工作溫度（℃）	適用介質
Z961Y-250	25	37.5	27.5	-	≤425	水、蒸汽、蒸汽
Z961H-320	32	48	36	-	≤425
Z960Y-P54100	-	30	22	540℃為10MPa	≤540
Z960Y-P54170	-	48	36	540℃為17 MPa	≤540

三、高溫閘閥、高溫電動閘閥產品連接尺寸

公稱通徑DNNominal diameter	主要外形尺寸和連接尺寸Main external and connecting dimensions					電動裝置Electric dewice	重量Weight
公稱通徑DNNominal diameter	d	L	H	L1	L2	電動裝置Electric dewice	重量Weight
Z960H、Z962H、Z960Y、Z962Y-250
100	84	406	1164	437	277	DZW45	234
125	100	483	1402	437	277	DZW60	343
175	158	711	1650	554	309	DZW180	638
225	200	864	1650	554	309	DZW180	654
300	280	1067	2106	764	398	DZW350	1973

上一篇：DN100的不銹鋼電動閘閥價格 / 下一篇：配水閘閥電動配水閘閥

閥門資訊

閥門知識

閥門產品

: DQW系列部分回轉電動執行器

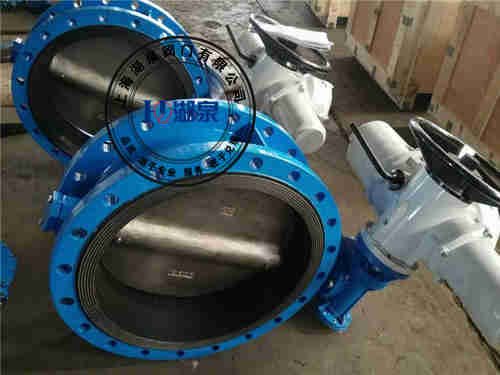

電動鑄鋼蝶閥

隔爆型電動刀閘閥

dn100不銹鋼電動蝶閥

DKZ-EZG一控一掛壁式閥門控制箱

ZDLM型電子式電動套筒調節閥

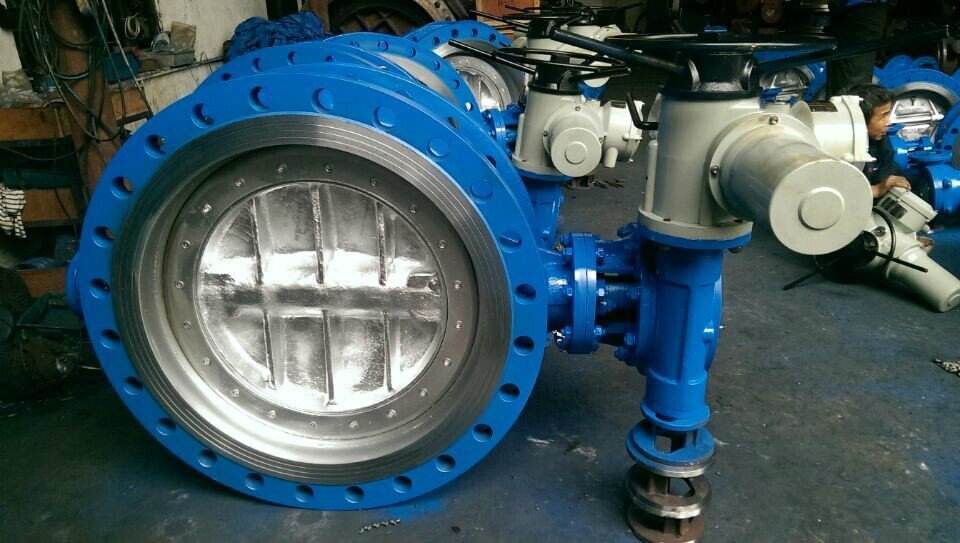

蝶閥電動裝置
