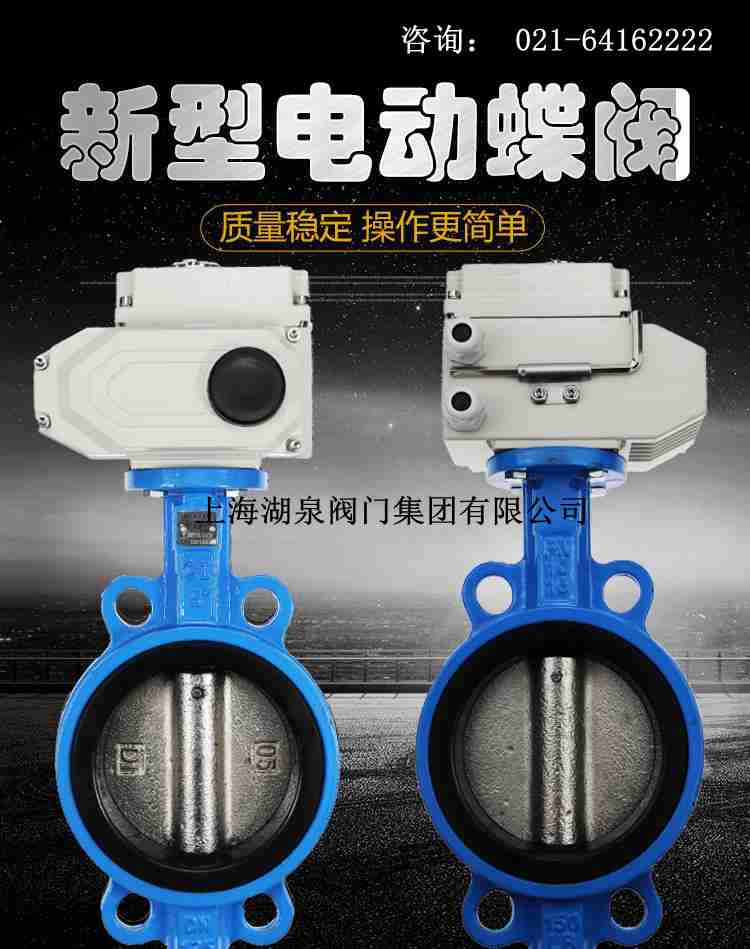

電動對夾式蝶閥d971x dn250 圖片，規格，安裝

[ 2021-11-19 ]

電動對夾式蝶閥d971x dn250 產品圖片，規格，安裝，咨詢： 021-64162222 。

電動對夾式蝶閥d971x dn250 產品規格

公稱通徑	DN（mm）	50～800
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。
零件名稱	材料
閥體	球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板	鑄鋼、不銹鋼及材料
密封圈	橡膠、聚四氟
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨O

零件名稱	材料
閥體	各種橡膠、聚四氟
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈	球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨

稱通徑 (DN)	L	D1	D	z-φd	H	H0	A	B
50	43	125	165	4-18	63	315	180	65
65	46	145	185	4-18	70	330	180	65
80	46	160	200	8-18	83	390	245	72
100	52	180	220	8-18	105	431	245	72
125	56	210	250	8-18	115	455	245	72
150	56	240	285	8-22	137	626	355	93
200	60	295	340	8-22	164	720	350	93
250	68	350	395	12-22	206	800	550	350
300	78	400	445	12-22	230	860	600	350
350	78	460	505	16-22	248	883	600	350
400	102	515	565	16-26	289	972	600	350
450	114	565	615	20-26	320	1043	750	380
500	127	620	670	20-26	343	1098	750	380
600	154	725	780	20-30	413	1236	750	380
700	165	840	895	24-30	478	1431	750	380
800	190	950	1015	24-33	525	1488	750	380

電動對夾式蝶閥d971x dn250 產品怎么安裝
電動對夾式蝶閥d971x dn250安裝開始操作前，用空氣噴洗清除配管上的外物，配管內面用清水清洗干凈。仔細核對電動蝶閥使用情況是否與其性能規范相符；（溫度、壓力），檢查電動蝶閥通道及密封面是否有雜物，并及時清除，開箱后電動蝶閥要及時安裝，請勿隨意松動閥門上的任何緊固螺釘或螺母；對夾式電動蝶閥必須使用專用的蝶閥法蘭片。對夾電動蝶閥可以安裝在任意角度的管道上，為了維護方便建議不要倒置安裝。 7、蝶電動對夾式蝶閥d971x dn250法蘭盤在安裝時必須確保法蘭面和密封橡膠對中，螺釘均勻擰緊，密封面必須貼合完整；如果出現螺釘擰緊力度不均勻會出現橡膠凸起卡住蝶板，或頂住蝶板造成閥桿處泄漏。
電動對夾式蝶閥d971x dn250的安裝首先在安裝前要需平放，切記不可隨意的磕碰，在安裝的時候將它拉制成安裝的長度之后，在現場管道電動對夾式蝶閥d971x dn250的設計當中，沒有經過特殊的允許是不可以隨意拆卸對夾式蝶閥，這是我們要在安裝前知道的。同時大家還要知道，對夾式電動蝶閥可以安裝在任意的位置，但對夾式蝶閥安裝完成之后就需要沿線鋪設蝶閥，對夾式電動蝶閥做一個支架，而支架一旦做成之后，在用的時候就嚴格禁止將支架卸掉。
