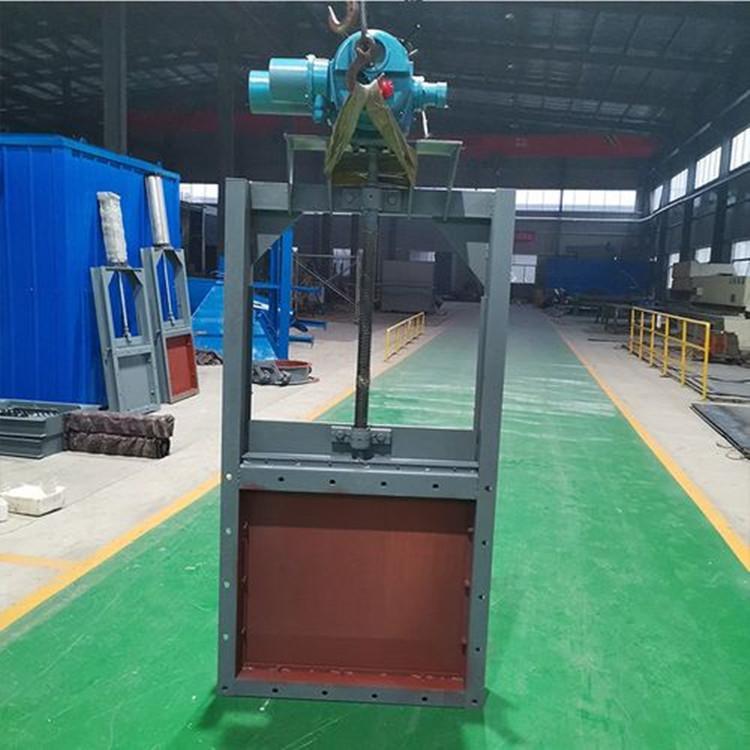

800*800電動閘板閥安裝示意圖及型號參數
800*800電動閘板閥是一種電動高溫平板閘板閥，具有推力型結構，適用于建材、冶金、礦山等行業粉塵物料的流量控制。其密封結構經過優化，驅動結構穩定，廣泛用于需要控制粉塵物料流量的場合。
技術參數和性能特點
- 結構緊湊、設計合理：閥門剛性好，通道流暢，流阻系數小。
- 密封可靠：采用不銹鋼和硬質合金的密封面，使用壽命長。使用柔性石墨填料板，操作輕便靈活。
- 驅動方式：電動執行器驅動，開啟輕松。
應用場景
該閥門適用于建材、冶金、礦山等行業的管道系統中，特別是在需要控制粉塵物料流量的場合表現出色。
電動方形插板閥、方形電動插板閥主要技術參數及性能：
|
公稱通徑 |
200×200、300×300、400×400、500×500、600×600、700×700 |
|
適用溫度 |
-10~+200℃ |
|
連接形式 |
法蘭 |
|
法蘭標準 |
GB/T9113、JB/T79 |
|
主體材料 |
Q235A、304、316、304L、316L |
|
密封形式 |
硬密封、軟密封 |
|
配套附件 |
1、安裝法蘭 2、電磁閥 3、空氣過濾器 4、行程開關 |
|
氣源壓力 |
0.4~0.6MPa |
|
電磁閥電壓 |
DC24V、AC220V |
|
行程開關控制電壓 |
電動方形插板閥、方形電動插板閥主要性能參數：
|
類別 |
A×A |
B×B |
C×C |
H |
L |
n-d |
重量 |
|
單向 |
200×200 |
256×256 |
296×296 |
820 |
100 |
8-Φ12 |
62 |
|
250×250 |
306×306 |
346×346 |
930 |
8-Φ14 |
70.5 |
||
|
300×300 |
356×356 |
396×396 |
1050 |
81 |
|||
|
400×400 |
456×456 |
496×496 |
140 |
12-Φ14 |
114 |
||
|
450×450 |
510×510 |
556×556 |
1450 |
120 |
12-Φ18 |
130 |
|
|
500×500 |
560×560 |
606×606 |
1610 |
16-Φ18 |
147 |
||
|
雙向 |
600×600 |
660×660 |
706×706 |
1830 |
169 |
||
|
700×700 |
770×770 |
820×820 |
2130 |
20-Φ18 |
236 |
||
|
800×800 |
870×870 |
920×920 |
2440 |
303 |
|||
|
900×900 |
974×974 |
1030×1030 |
2660 |
160 |
27-Φ23 |
424 |
|
|
1000×1000 |
10741074 |
1130×1130 |
2870 |
24-Φ23 |
636 |
||
|
說明 |
LMD-單向 |
I-手輪 |
距地面小于1.7米用手輪，大于1.7米用鏈輪 |
||||
